钻尾（自攻）螺丝模具

钻尾刀型展示

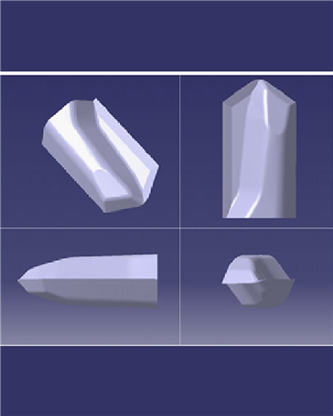

Z01型钻尾刀具

Z01

钻尾Z01型钻尾刀具

钻尾Z01型钻尾刀具

点击查看详情

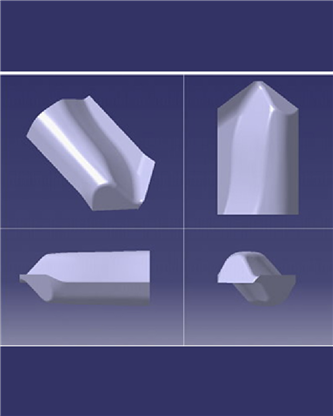

Z02型钻尾刀具

Z02

钻尾Z02型钻尾刀具

钻尾Z02型钻尾刀具

点击查看详情

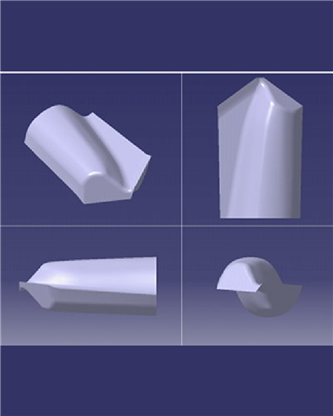

Z03型钻尾刀具

Z03

钻尾Z03型钻尾刀具

钻尾Z03型钻尾刀具

点击查看详情

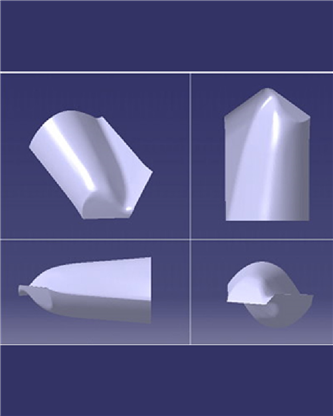

Z04型钻尾刀具

Z04

钻尾Z04型钻尾刀具

钻尾Z04型钻尾刀具

点击查看详情

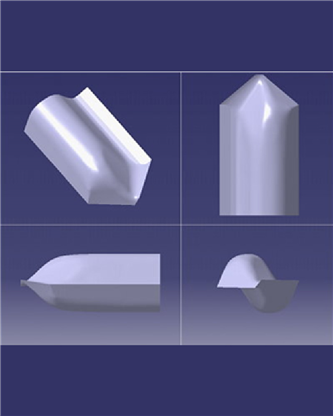

Z05型钻尾刀具

Z05

钻尾Z05型钻尾刀具

钻尾Z05型钻尾刀具

点击查看详情

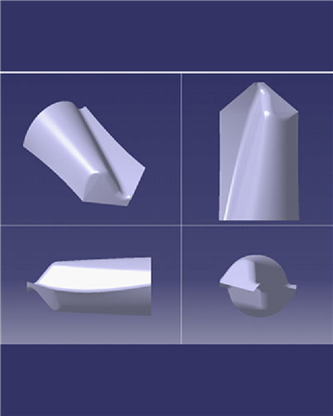

Z06型钻尾刀具

Z06

钻尾Z06型钻尾刀具

钻尾Z06型钻尾刀具

点击查看详情

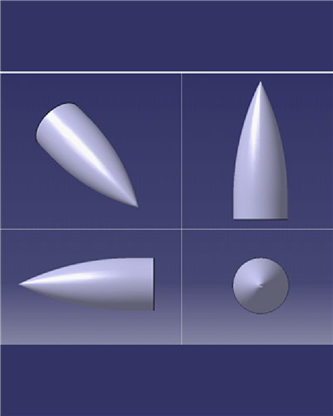

Z07型钻尾刀具

Z07

钻尾Z07型钻尾刀具

钻尾Z07型钻尾刀具

点击查看详情

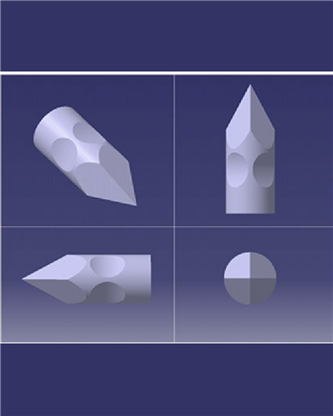

Z08型钻尾刀具

Z08

钻尾Z08型钻尾刀具

钻尾Z08型钻尾刀具

点击查看详情

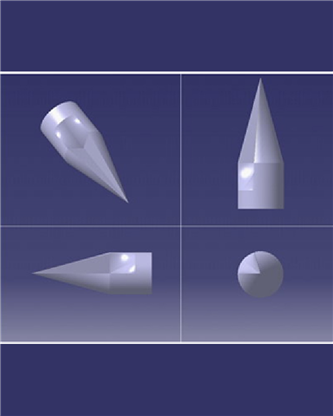

Z09型钻尾刀具

Z09

钻尾Z09型钻尾刀具

钻尾Z09型钻尾刀具

点击查看详情

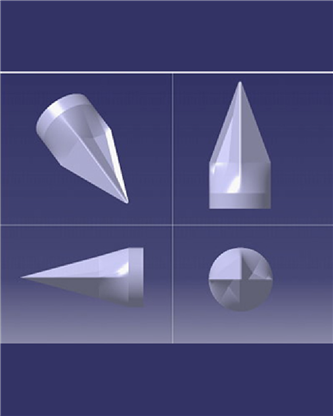

Z10型钻尾刀具

Z10

钻尾Z10型钻尾刀具

钻尾Z10型钻尾刀具

点击查看详情

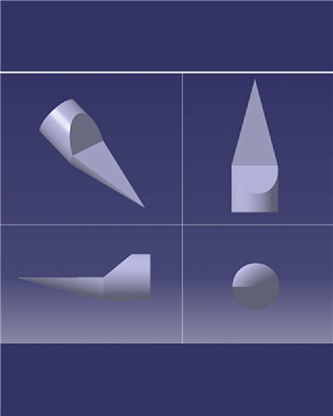

Z11型钻尾刀具

Z11

钻尾Z11型钻尾刀具

钻尾Z11型钻尾刀具

点击查看详情

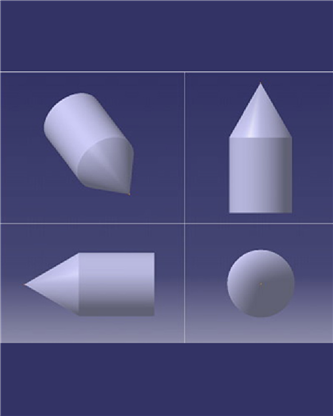

Z12型钻尾刀具

Z12

钻尾Z12型钻尾刀具

钻尾Z12型钻尾刀具

点击查看详情

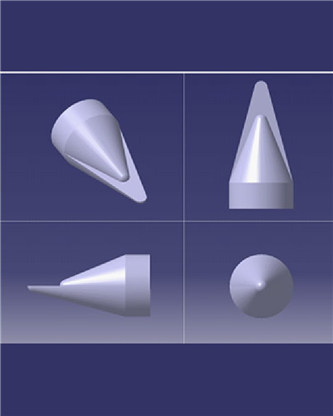

Z13型钻尾刀具

Z13

钻尾Z13型钻尾刀具

钻尾Z13型钻尾刀具

点击查看详情

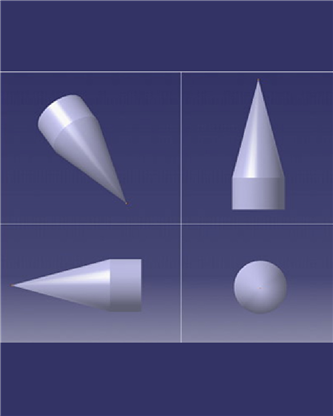

Z14型钻尾刀具

Z14

钻尾Z14型钻尾刀具

钻尾Z14型钻尾刀具

点击查看详情

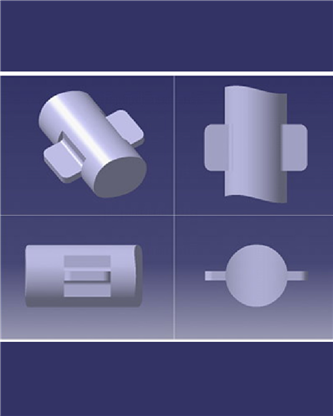

Z15型钻尾刀具

Z15

钻尾Z15型钻尾刀具

钻尾Z15型钻尾刀具

点击查看详情

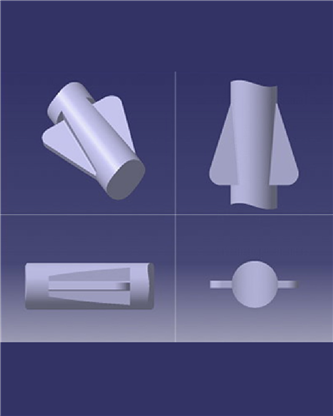

Z16型钻尾刀具

Z16

钻尾Z16型钻尾刀具

钻尾Z16型钻尾刀具

点击查看详情

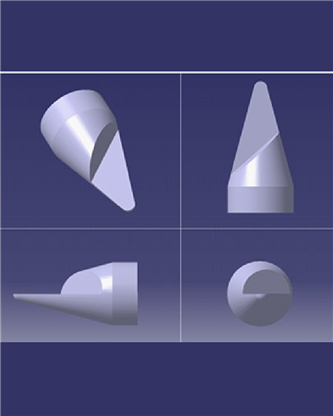

Z17型钻尾刀具

Z17

钻尾Z17型钻尾刀具

钻尾Z17型钻尾刀具

点击查看详情

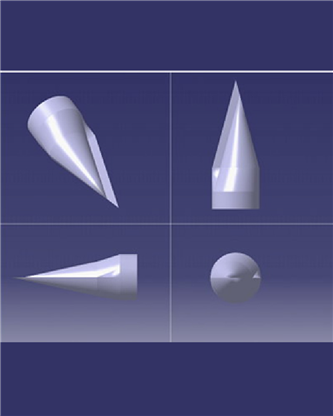

Z18型钻尾刀具

Z18

钻尾Z18型钻尾刀具

钻尾Z18型钻尾刀具

点击查看详情

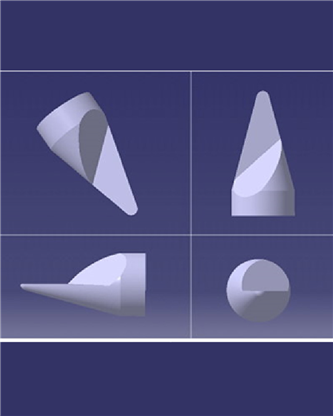

Z19型钻尾刀具

Z19

钻尾Z19型钻尾刀具

钻尾Z19型钻尾刀具

点击查看详情

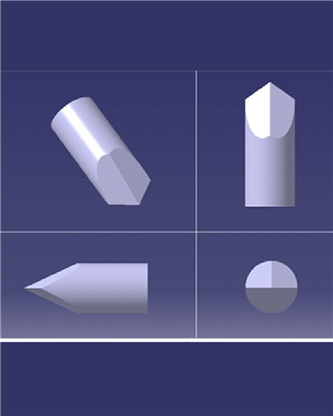

Z20型钻尾刀具

Z20

钻尾Z20型钻尾刀具

钻尾Z20型钻尾刀具

点击查看详情

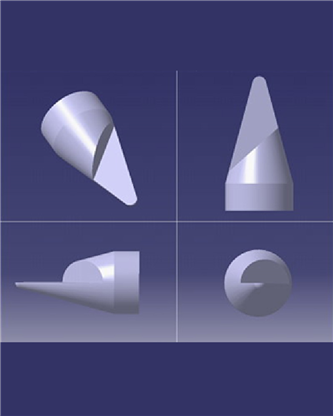

Z21型钻尾刀具

Z21

钻尾Z21型钻尾刀具

钻尾Z21型钻尾刀具

点击查看详情

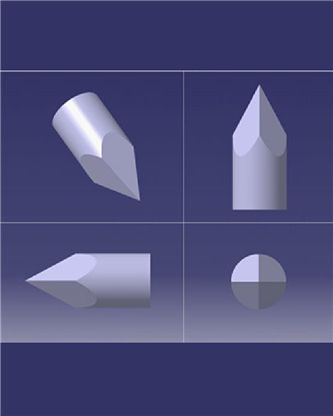

Z22型钻尾刀具

Z22

钻尾Z22型钻尾刀具

钻尾Z22型钻尾刀具

点击查看详情

产品规格表

IFI	#4		#6			#7			#8				#10					#12					#14
DIN	ST 2.9		ST 3.5			ST 3.9			ST 4.2				ST 4.8					ST 5.5					ST 6.3
DRILL DIA. (Dø)	2.2	2.3	2.7	2.8	2.9	3	3.1	3.2	3.3	3.4	3.5	3.6	3.7	3.8	3.9	4	4.1	4.2	4.3	4.5	4.7	4.9	5.1	5.3	5.5	5.7

POINT DIA. (B THREAD)	-		2.80			3.10			3.40				3.90					4.50					5.50
WIRE DIA. (B THREAD)	-		2.78~2.80			3.00			3.35~3.80				3.78~3.85					4.35~4.40					5.10~5.15
POINT DIA. (C THREAD)	-		2.90			3.20			3.60				4.10					4.90					5.70
WIRE DIA. (C THREAD)	-		3.00			3.38			3.50				4.00~4.05					4.70					5.30

NO.1 DP DIES	DP DIE CODE	L1-22	L1-23	L1-27	L1-28	L1-29	L1-30	L1-31	L1-32	L1-33	L1-34	L1-35	L1-36	L1-37	L1-38	L1-39	L1-40	L1-41	L1-42	L1-43	L1-45	L1-47	L1-49	L1-51	L1-53	L1-55	L1-57
	FLUTE LENGTH	2.7ℓ		3.4ℓ					4.2ℓ					5.0ℓ					6.0ℓ				7.2ℓ
	DP DIE STYLE	MA (STYLE I)~MB (STYLE II)																	MB (STYLE II)
NO.2 DP DIES	DP DIE CODE	L2-22	L2-23	L2-27	L2-28	L2-29	L2-30	L2-31	L2-32	L2-33	L2-34	L2-35	L2-36	L2-37	L2-38	L2-39	L2-40	L2-41	L2-42	L2-43	L2-45	L2-47	L2-49	L2-51	L2-53	L2-55	L2-57
	FLUTE LENGTH	3.2ℓ		4.0ℓ					4.9ℓ					5.8ℓ					6.9ℓ				8.0ℓ
	DP DIE STYLE	MA (STYLE I)~MB (STYLE II)																	MB (STYLE II)
NO.3 DP DIES	DP DIE CODE	-		L3-27	L3-28	L3-29	L3-30	L3-31	L3-32	L3-33	L3-34	L3-35	L3-36	L3-37	L3-38	L3-39	L3-40	L3-41	L3-42	L3-43	L3-45	L3-47	L3-49	L3-51	L3-53	L3-55	L3-57
	FLUTE LENGTH	-		4.7ℓ					5.7ℓ					6.7ℓ					7.7ℓ				8.0ℓ	9.0ℓ
	DP DIE STYLE	MA (STYLE I)~MB (STYLE II)																	MB (STYLE II)
NO.4 DP DIES	DP DIE CODE	-																		L4-43	L4-45	L4-47	L4-49	L4-51	L4-53	L4-55	L4-57
	FLUTE LENGTH	-																		8.7ℓ			11.7ℓ
	DP DIE STYLE	-																		MB (STYLE II)			MC (STYLE III)
NO.5 DP DIES	DP DIE CODE	-																					L5-49	L5-51	L5-53	L5-55	L5-57
	FLUTE LENGTH	-																					14.7ℓ
	DP DIE STYLE	-																					MC (STYLE III)
NO.6 DP DIES	DP DIE CODE	-																					L6-49	L6-51	L6-53	L6-55	L6-57
	FLUTE LENGTH	-																					17.7ℓ
	DP DIE STYLE	-																					MC (STYLE III)

需要专业钻尾（自攻）螺丝模具？

我们提供全系列钻尾（自攻）螺丝模具产品，满足不同规格需求，为您的生产提供可靠保障
